Modelos 3D “O Essencial é Invisível aos Olhos”

Modelos para baixar, imprimir em 3D e usar em sessões de planetário acessíveis, escolas e museus

O projeto

Foi no Museu Ciência e Vida da Fundação Cecierj, que fica em Duque de Caxias – Rio de Janeiro, que o projeto “Essencial é Invisível aos Olhos” nasceu, em 2015. No ano anterior, durante uma visita escolar, um aluno cego não conseguiu aproveitar a sessão tradicional de planetário, e ficou claro que o conteúdo precisava de outra forma de chegar até ele.

Inicialmente a equipe do planetário produzia as adaptações artesanalmente, dentro do próprio museu. Depois foram adquiridos conjuntos feitos por terceiros com impressão 3D e corte a laser, mas sem a posse dos arquivos digitais, o que impedia a reposição e a melhoria das peças.

A partir das observações de usuários e tutores sobre esses materiais, a equipe do Museu se uniu com o então NITE, atual LITE (Laboratório de Inovação em Tecnologias Educacionais) e estabeleceram uma nova diretriz: Em vez de comprar novos kits prontos, desenvolvemos modelos que o próprio museu pudesse reproduzir, repor, aperfeiçoar e, principalmente, publicar de graça na internet. É o que você encontra a seguir.

Por que acessibilidade

Uma sessão de planetário é uma experiência construída quase inteiramente na visão. Para quem é cego ou tem baixa visão, ela se esvazia. O objetivo do projeto é dar a esse público acesso real ao conteúdo de astronomia, com material que se explora pelas mãos.

Os modelos usam relevos, texturas diferenciadas, cores contrastantes e identificação em Braille. Os tamanhos foram definidos pela exploração tátil, porque o que importa ali é ser reconhecível ao toque. Com a colaboração da ADVERJ (Associação de Deficientes Visuais do Estado do Rio de Janeiro), os modelos em desenvolvimento foram testados e aperfeiçoados.

O que são os kits

Cada kit é um pacote .zip com os arquivos digitais dos modelos preparados para impressão 3D, acompanhado de um manual de montagem dos modelos em PDF. Os arquivos estão em formatos abertos, para que qualquer pessoa possa imprimir as peças como estão ou modificá-las:

.blend, arquivos de modelagem do Blender, software gratuito e de código aberto, para quem quiser alterar os modelos (exceto para os modelos de outros autores).
.stl, o modelo pronto para impressão 3D.
.3mf, o arquivo de fatiamento, feito no OrcaSlicer.
.gcode, os arquivos já preparados para impressão.

Os arquivos .gcode das placas de constelações estão prontos para as impressoras Ender3 S1, Ender3 KE e Bambulab A1. Os dos planetas, para Ender3 KE e Bambulab A1. Nas demais impressoras, use os arquivos .stl ou .3mf e gere o seu próprio fatiamento.

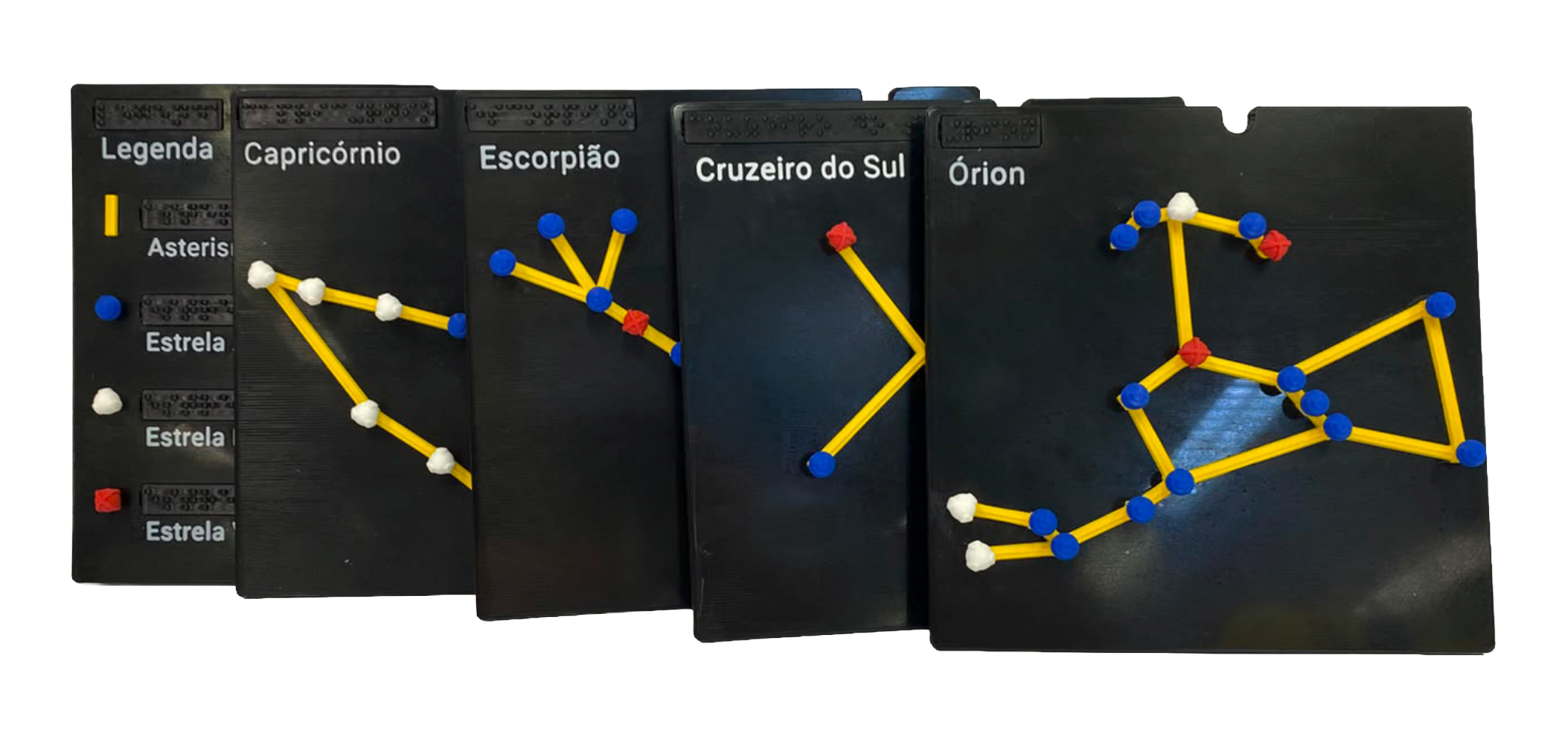

Kit de

placas táteis de constelações

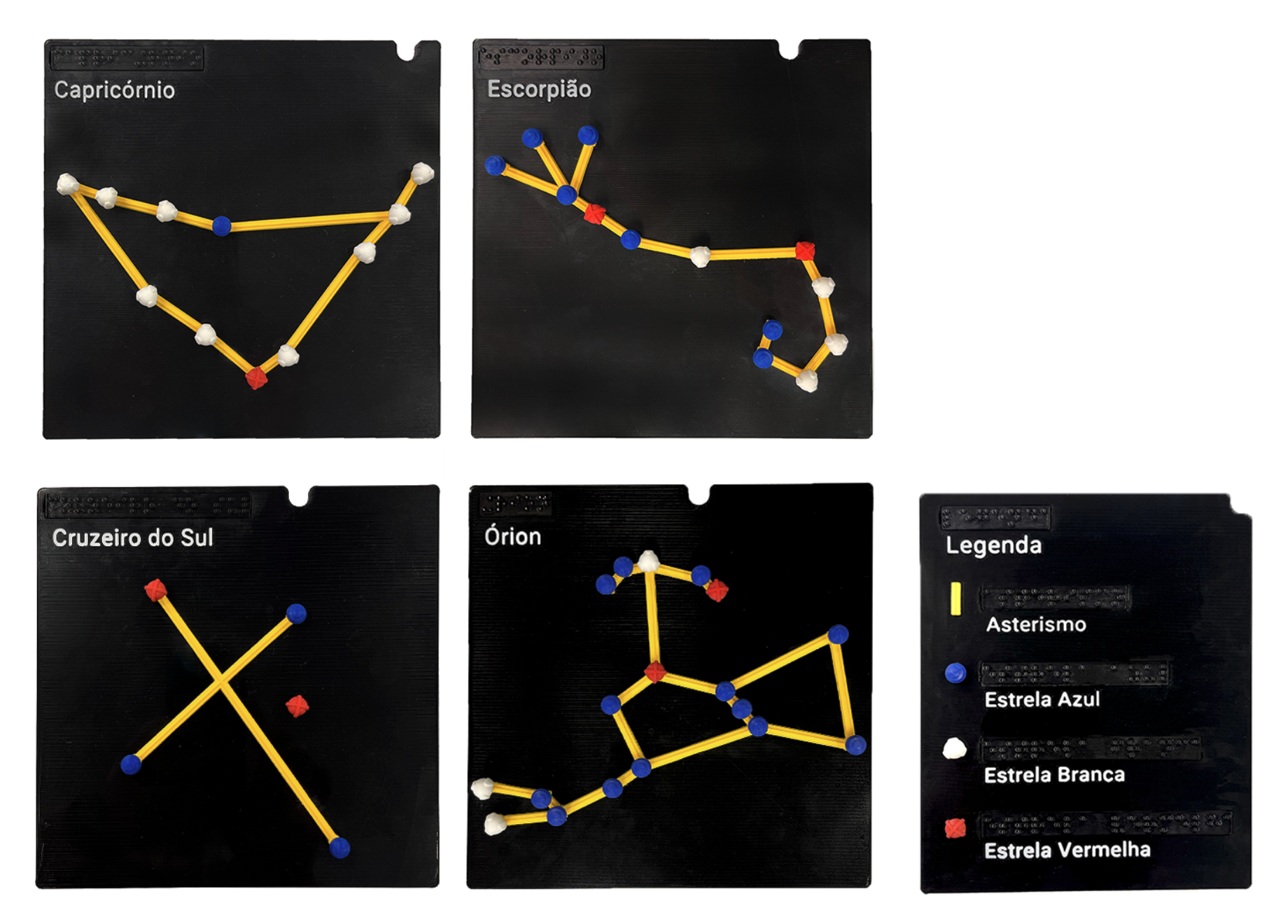

Placas em relevo que representam constelações, com os asterismos destacados por textura própria, estrelas em formatos e cores diferentes e legenda em Braille. Cada placa tem um rebaixo na parte superior que define a ordem de apresentação durante a sessão, permitindo ao planetarista encontrar a próxima placa pelo tato, no escuro. Acompanha uma placa de legenda, que explica o código de cores e texturas.

As constelações trabalhadas no projeto foram Capricórnio, Escorpião, Cruzeiro do Sul e Órion.

Kits de modelos do Sistema Solar

São dois kits de planetas:

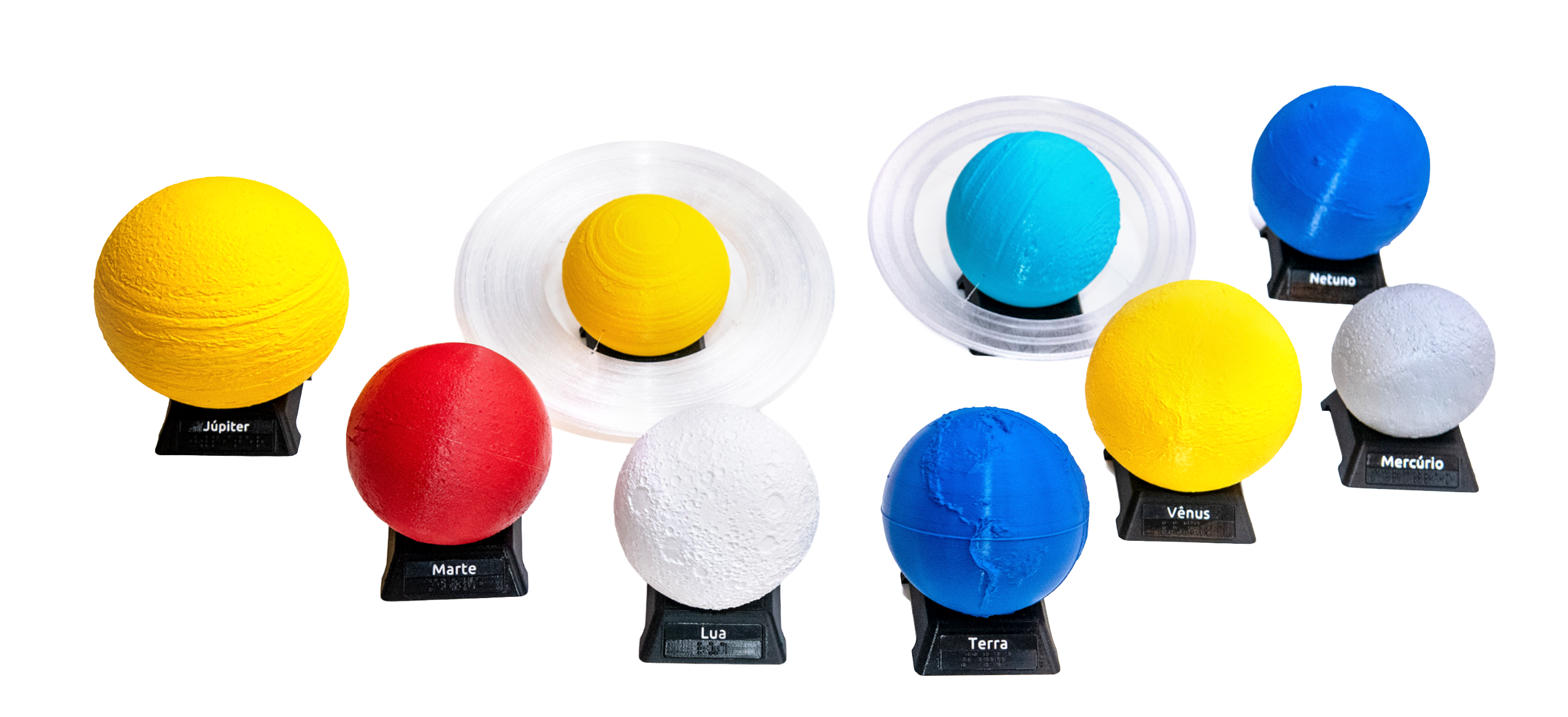

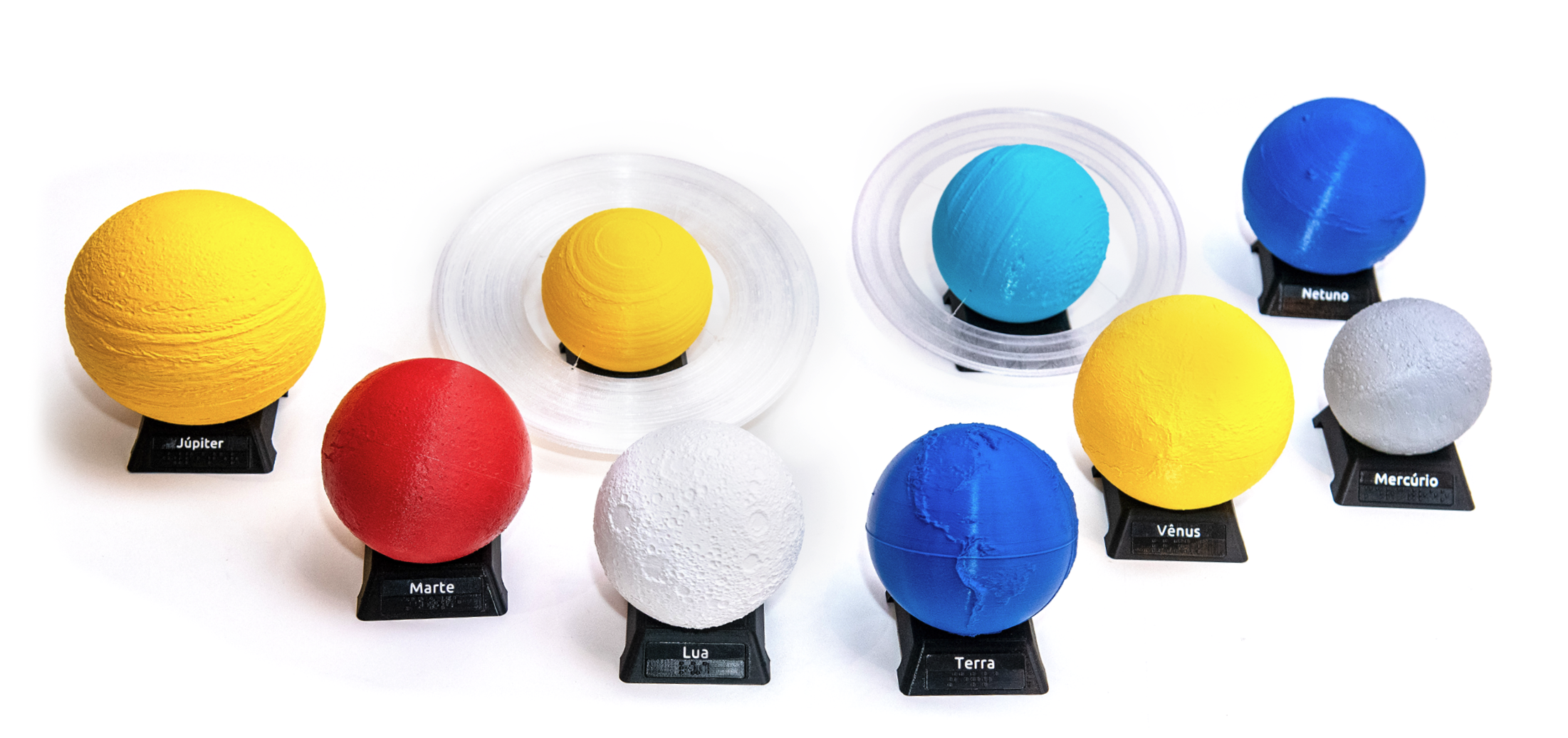

Kit de modelos táteis:

os tamanhos privilegiam a exploração tátil em vez da precisão de escala. Cada planeta é impresso numa cor que remete à sua aparência real, e os suportes trazem placas de identificação visual e em Braille com o nome dos planetas e da Lua.

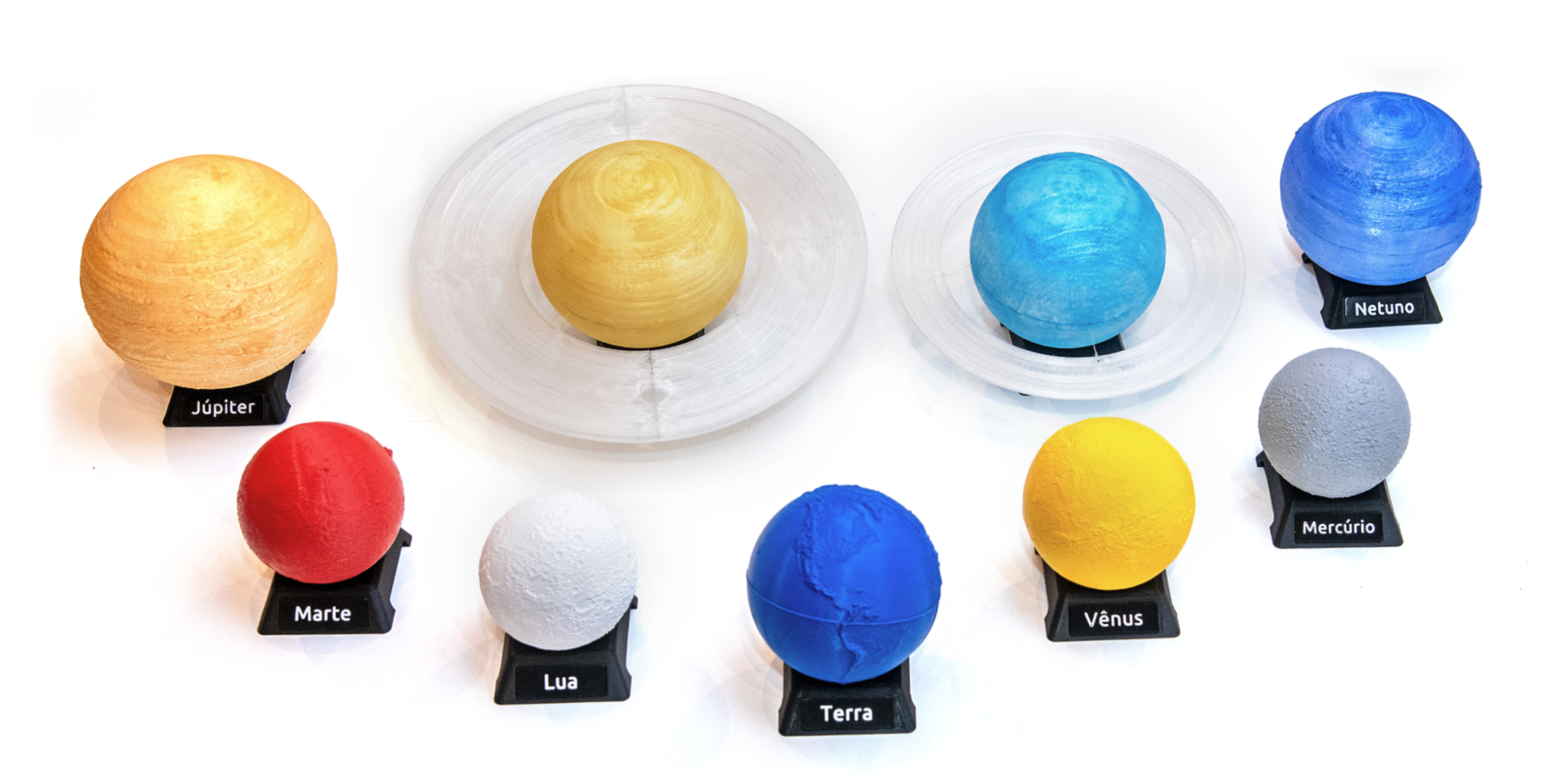

Kit de modelos de exposição:

desenvolvido a partir do kit tátil, com proporções pensadas para a observação visual, dentro dos limites de tamanho das impressoras 3D. Como sugestão, os planetas gasosos (Júpiter, Saturno, Urano e Netuno) podem ser impressos em filamento translúcido e pintados com tinta diluída, para diferenciá-los dos demais. Os suportes trazem apenas a identificação visual.

Os dois kits cobrem os planetas do Sistema Solar e a Lua. Os anéis de Saturno e de Urano são montados com fio de nylon.

Download dos arquivos

O download é livre e não exige cadastro. Baixe também o manual de montagem correspondente antes de começar: ele traz a ordem de colagem, os cuidados com a orientação da legenda em Braille e a lista de materiais necessários.

Placas táteis de constelações

Arquivos 3D (.zip):

Manual de montagem (.pdf):

Modelos do Sistema Solar

Arquivos 3D - Kit Tátil (.zip):

Arquivos 3D - Kit Exposição (.zip):

Arquivos 3D - Suporte e Placas Tátil e Exposição (.zip):

Manual de montagem (.pdf):

Quem faz

O projeto integra as ações de pesquisa e desenvolvimento de soluções para o campo da educação do Grupo de Pesquisa em Inovação, Tecnologia e Educação (GITE) e da Assessoria de Projetos Estratégicos e Inovação (APEI) da Fundação Cecierj. As atividades foram desenvolvidas pelo Núcleo de Inovação, Tecnologia e Educação (NITE) e pelo Laboratório de Inovação em Tecnologias Educacionais (LITE/APEI), com fomento da Fundação Carlos Chagas Filho de Amparo à Pesquisa do Estado do Rio de Janeiro (FAPERJ).

Agradecemos à ADVERJ (Associação dos Deficientes Visuais do Estado do Rio de Janeiro) e aos voluntários que participaram das atividades.

Licenças e créditos

As placas táteis de constelações são publicadas sob a licença CC BY-NC. Ela permite remixar e imprimir os modelos para uso pessoal ou educacional, e proíbe expressamente a venda de qualquer modelo derivado.

Os modelos dos planetas são criações ou remixes de trabalhos de outros autores, publicados sob as licenças originais:

CC BY

Mercúrio: remix de raTMole (thingiverse.com/thing:7067606)
Terra: remix de WilliamAAdams (thingiverse.com/thing:7067619)
Lua: remix de jeffwinterbourne (thingiverse.com/thing:7067608)

CC BY-SA

Vênus: tato_713 (thingiverse.com/thing:3557664)
Marte: tato_713 (thingiverse.com/thing:3513228)
Júpiter: tato_713 (thingiverse.com/thing:3928031)
Saturno: remix de tato_713 (thingiverse.com/thing:7067621)
Urano: remix de tato_713 (thingiverse.com/thing:7067622)
Netuno: tato_713 (thingiverse.com/thing:3855305)
